Protegiendo contra los rayos a las Plantas de Fraccionamiento y de Gas de ORAZUL ENERGY

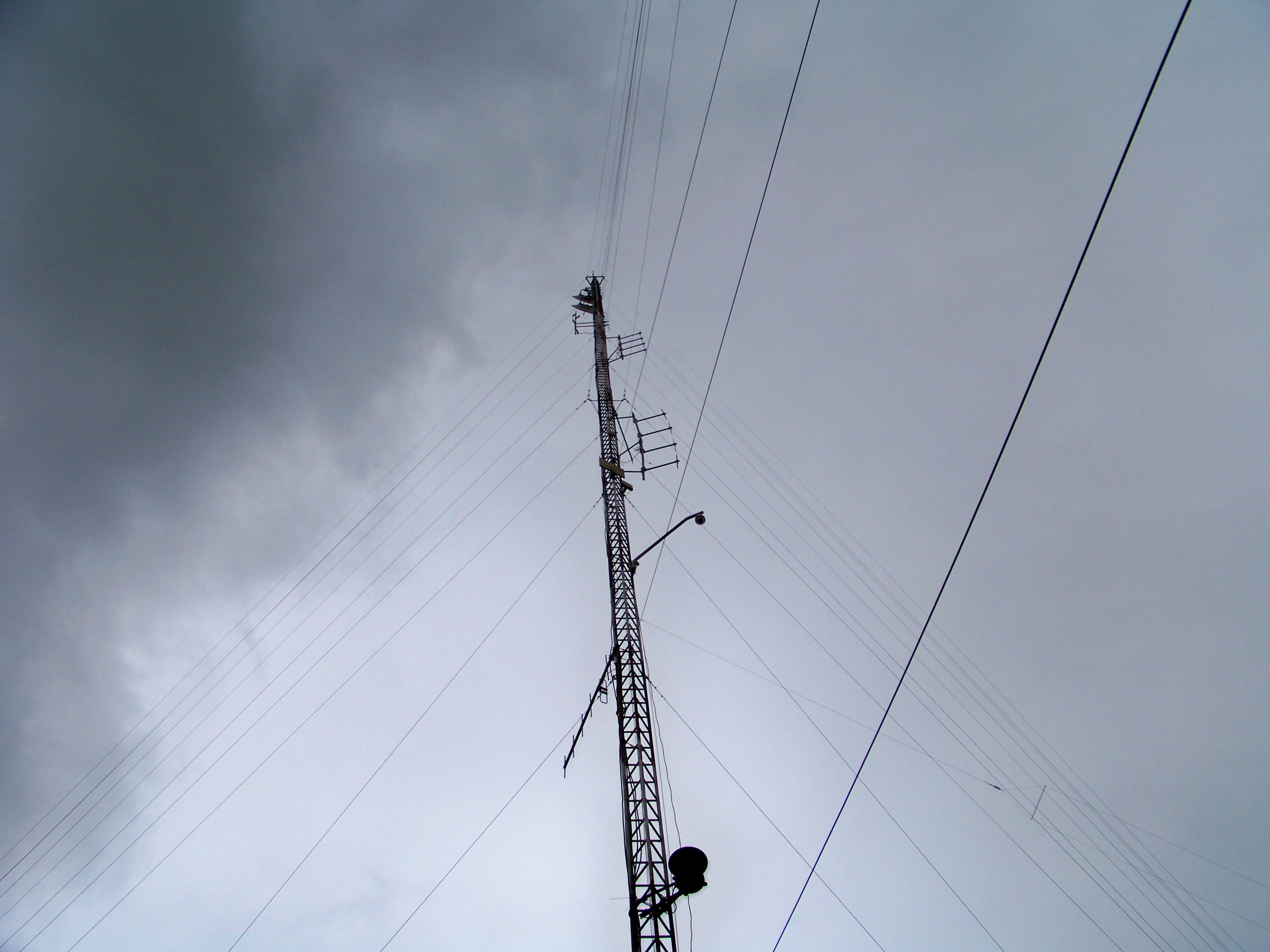

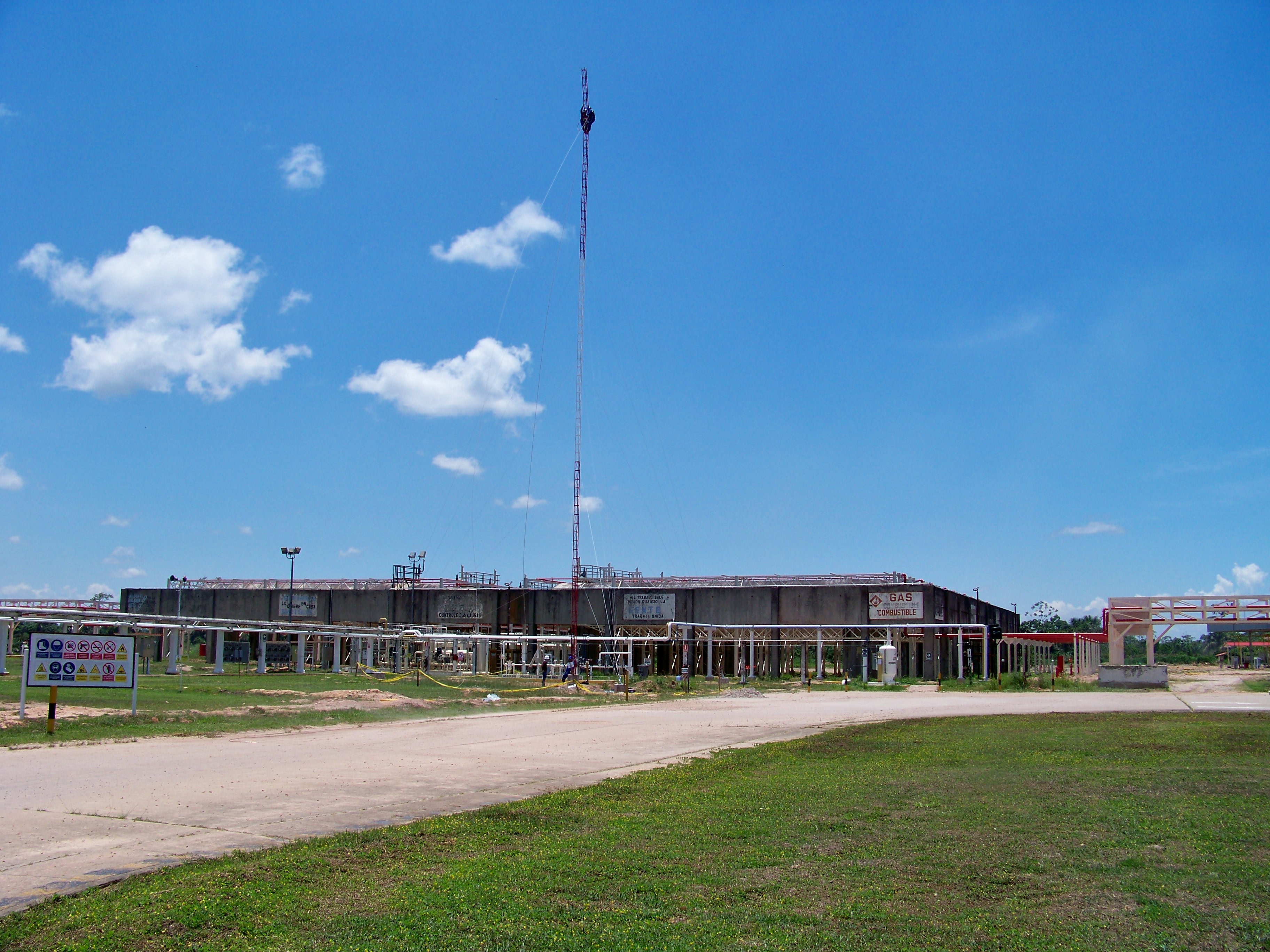

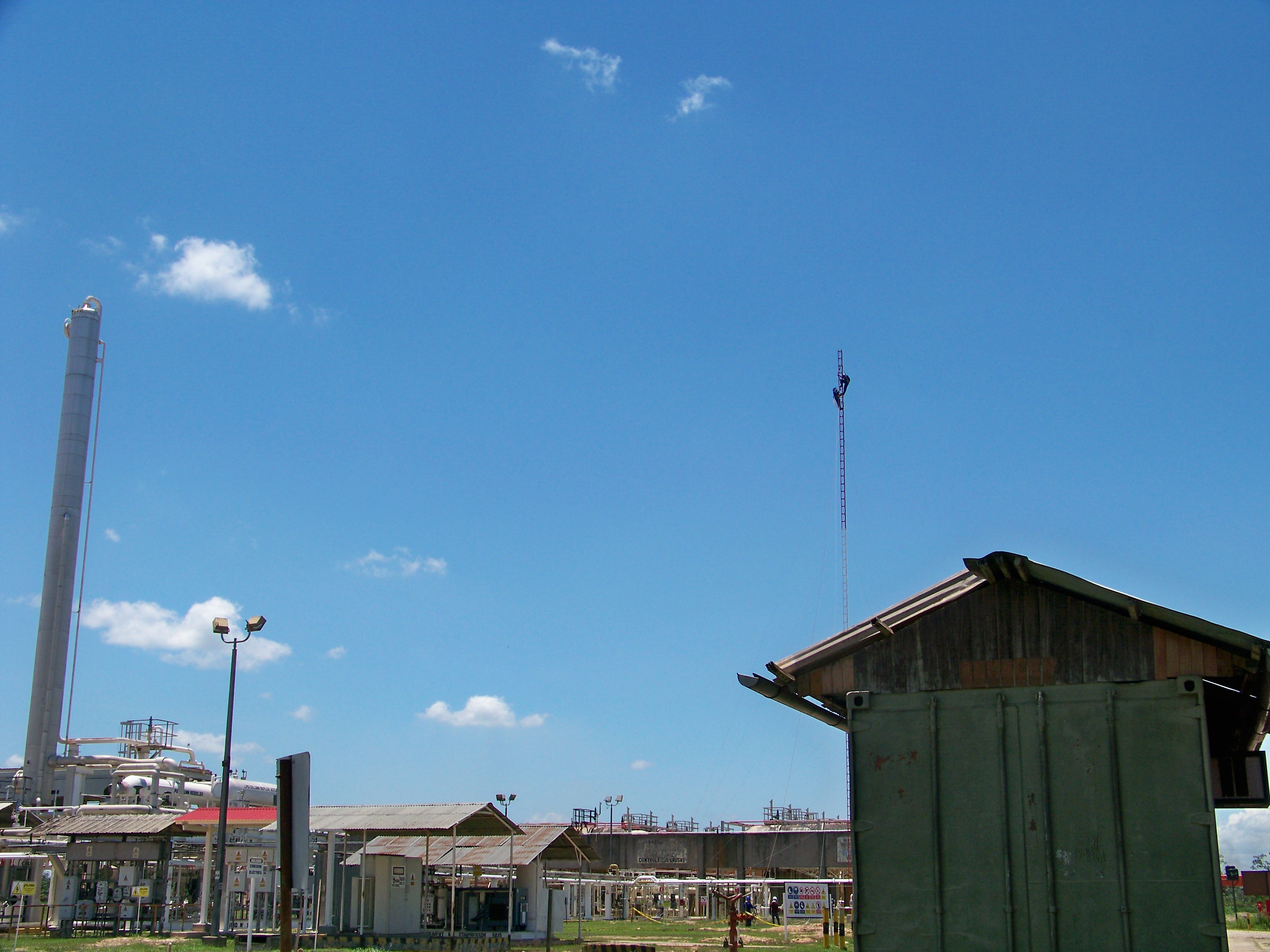

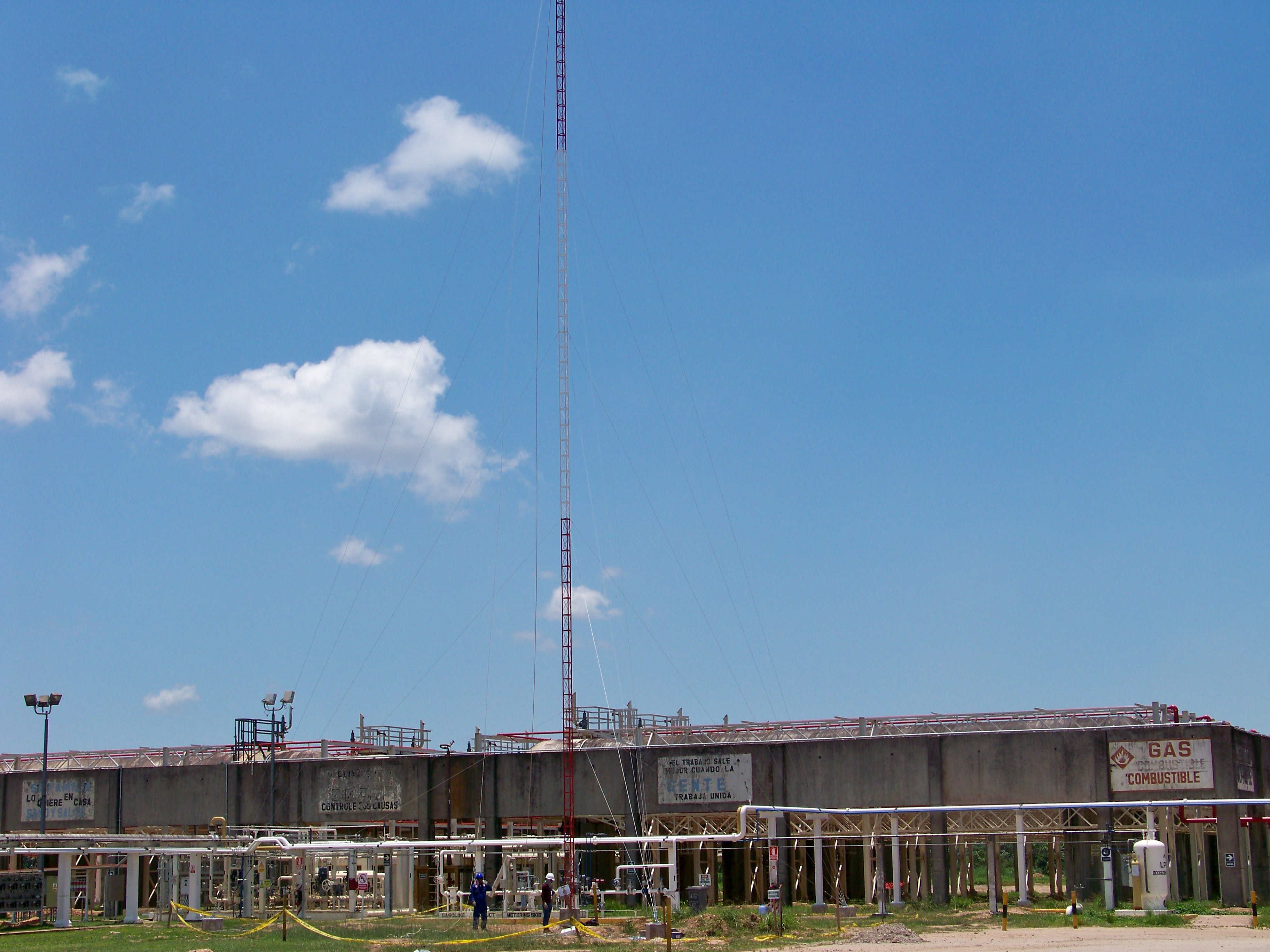

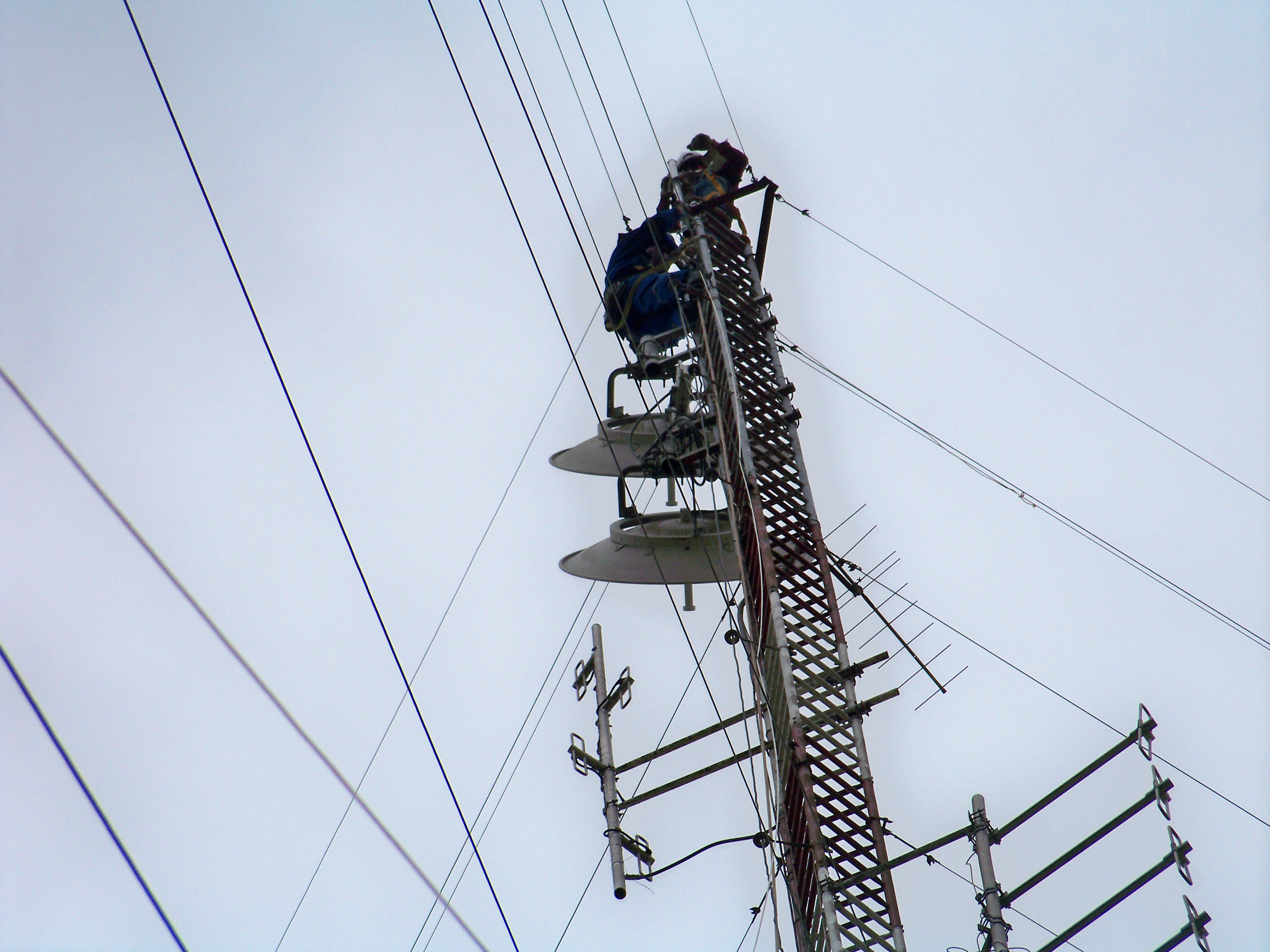

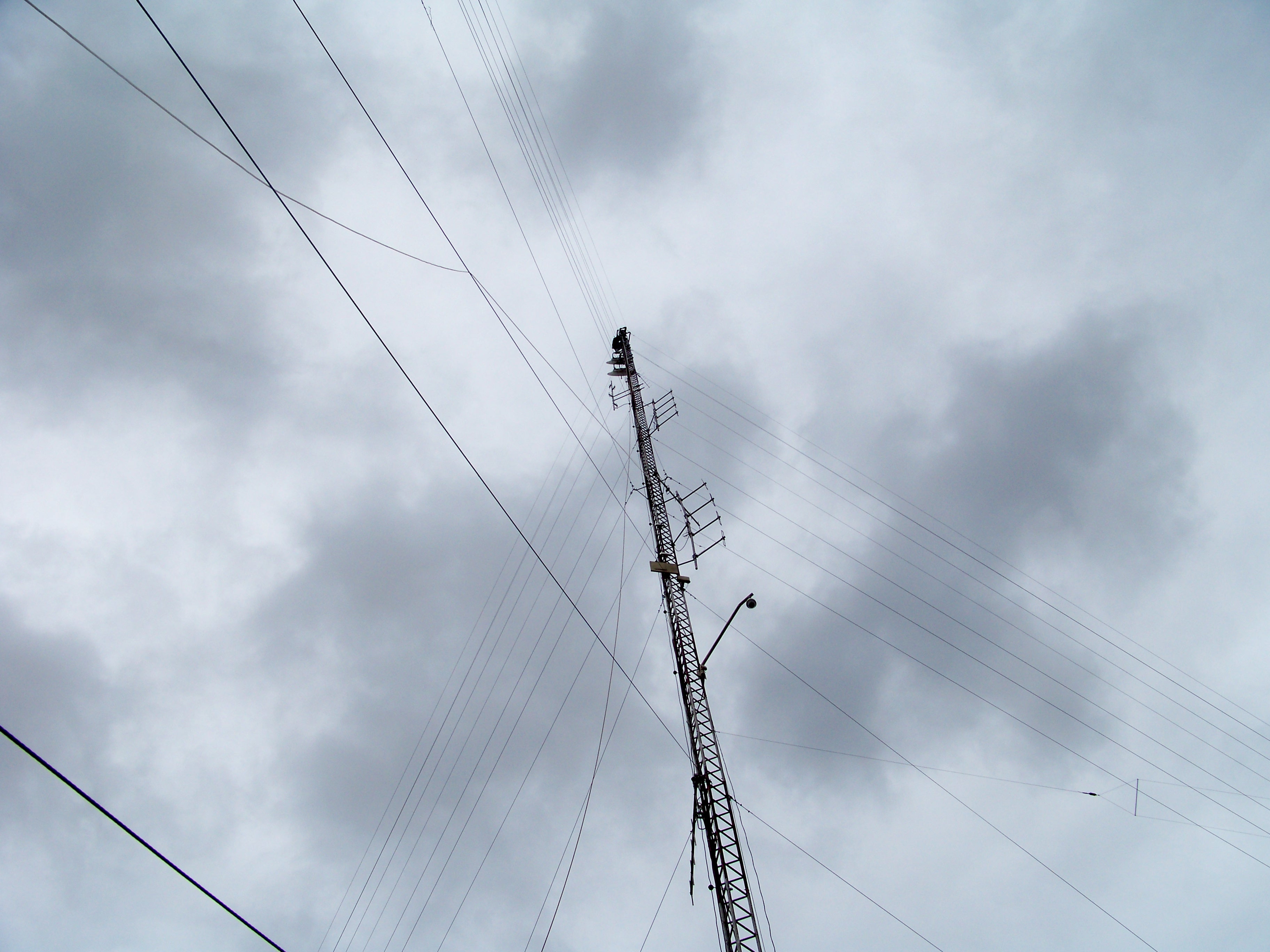

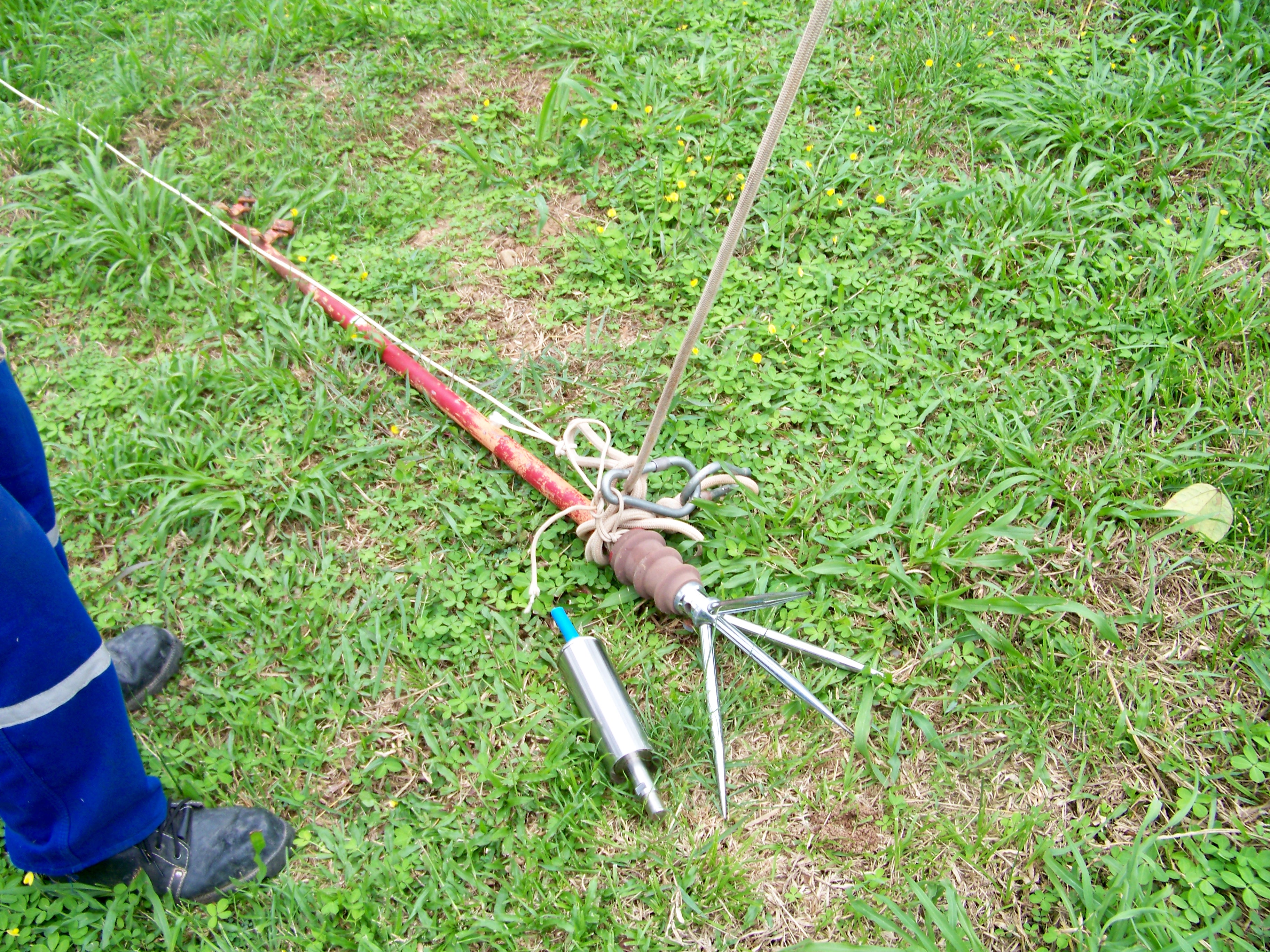

Alfa Centauro Electric SAC, ejecutó juntamente con ARPO INGENIEROS SAC, el proyecto de protección contra los rayos de la Cía. ORAZUL ENERGY, en sus Plantas de Fraccionamiento y la de Gas, ubicadas en el Dpto. de Ucayali, en una zona con alto índice de descargas de rayos. Como ALFA CENTAURO ELECTRIC es el representante oficial en VENEZUELA, de la empresa APLICACIONES TECNOLOGICAS S.A. líder en el mundo en el campo de protección contra descargas atmosféricas. Acá en Perú también contamos con su asesoría y respaldo. Durante el proceso de licitación Orazul Energy especificó lo siguiente: “Los participantes tendrán la posibilidad de efectuar propuestas alternativas que mejoren desde el punto de vista Técnico -Económico su oferta base” Basándonos en esta directiva, propusimos cambios de mejora importantes al proyecto inicial lo que finalmente nos permitió ganar la licitación. En la planta de Fraccionamiento, donde el ducto de GLP de 31 mts es el punto más alto a proteger, además de la necesidad de una protección aislada por los riesgos de explosión, se utilizaron torres venteadas de 36 y 15 mts de altura y en la torre existente de 62 mts de altura se cambió la multipunta Franklin por un PDC-60 Flash Captor . En la Planta de Gas el punto más alto a proteger era la torre de GNP de 33 mts de altura. Para protegerlo se utilizó una Multipunta Franklin,(No se utilizó un PDC, porque hay riesgo de fuga de gas caliente que puede dañarlo, ya que cuenta con componentes electrónicos que soportan una temperatura máxima de 80 °C), montada en la escalera del ducto, utilizando su propia estructura. Para el resto de la planta, se utilizaron torres venteadas de 15 mts de altura. Todos los pararrayos fueron de la prestigiosa Cía. APLICACIONES TECNOLOGICAS S.A. de España. Los PDC fueron del tipo FLASH CAPTOR PDC-60, con un radio de protección de 79 mts para el Nivel I de protección. Se utilizaron como Guía la Norma NTP-IEC-62305 y la Norma UNE 21186.

PLANTA DE FRACCIONAMIENTO>

PLANTA DE GAS>
